产品概述

CLZ-J系列船用立式轴流通风机（以下简称通风机）用于船舱室通风换气，即可 用于向舱室输风，也可由舱室抽风，被输送的空气可含有海洋空气所具有的盐份以及 蓄电池自然蒸发所形成的少量酸蒸气。被输送的空气温度不超过50℃。
CLZ-J 船用立式轴流通风机主要由电动机、叶轮、机壳、扩压锥、整流器等 部分组成。
机壳—由足够厚的钢板制成。由内筒、外筒及静叶三部分组成。外筒进出口两端 有法兰，以便与通风管道连接。内外筒间由静叶片连接，静叶片同时又起导风作用。
电动机—为电机厂生产的专用电动机。全封闭结构，能自行通风，耐盐雾、耐振 动和冲击，为内装电机（装在内筒中），电动机型式为ZZT-H型船用电机（额定电压 220V）及Y-H船用异步电动机（额定电压220V/380V二种)。
叶轮—由轮毂和一组机翼型叶片组成，经严格的动平衡，直接安装在电机轴上， 材料为防腐铸造铝合金。
整流器与扩压锥—是为了减少气流蜗旋，提高风机效率而设的，整流器安装在进 风口端，扩压锥安装在出风口端，其材质为玻璃钢。表面涂层:涂底漆和船用饰漆。

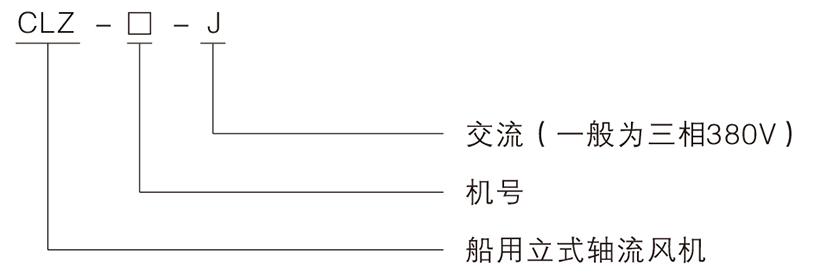

型号含义

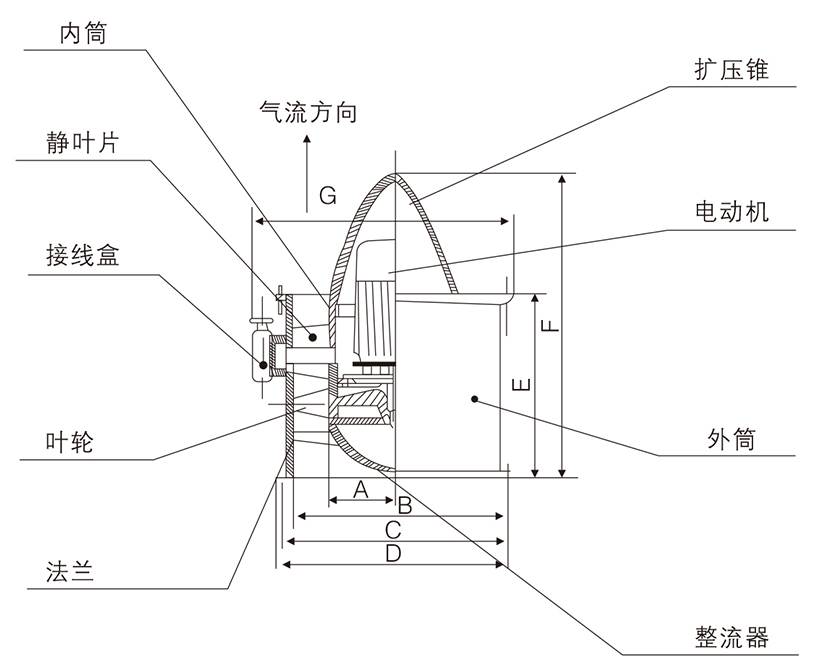

外形尺寸图

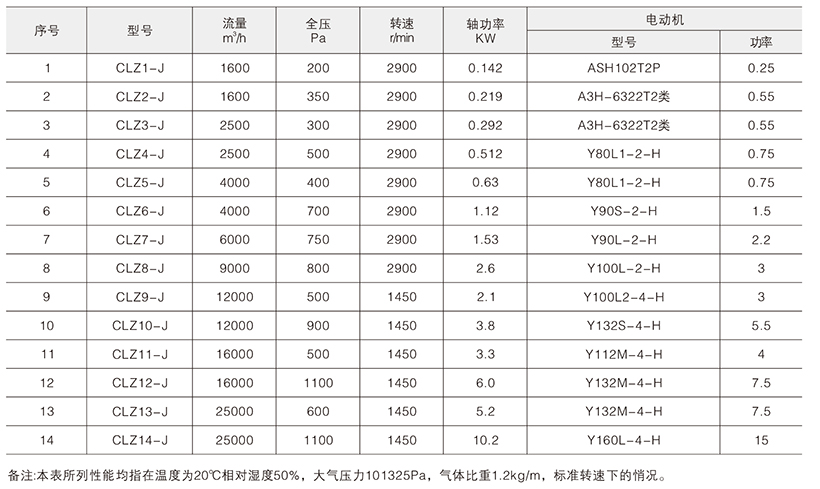

CLZ-J系列船用立式轴流通风机性能参数表

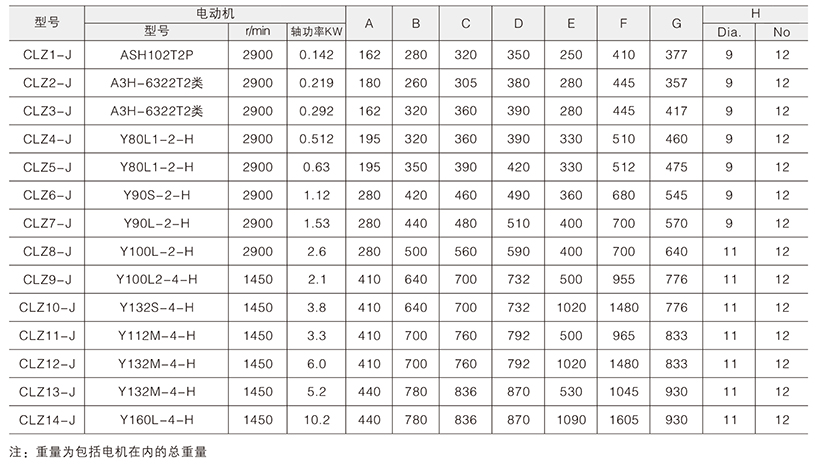

CLZ-J系列船用立式轴流通风机性能参数表
