产品概述

FBD系列矿用隔爆型压入式对旋轴流局部通风机（以下简称通风机）主要用于煤 矿井下含有瓦斯、煤尘及易燃气体的场所、可供煤矿矿井掘进、旋井等局部通风。
通风机的执行标准为MT222-2007《煤矿用局部通风机技术条件》和《FBD系列 矿用隔爆型压入对旋轴流局部通风机技术条件》。

通风机的正常工作条件是：
a：环境温度:(﹣15- +40)℃；
b：海拔不超过1000m；
c：相对湿度不超过90%(+25℃时)；
d：无强烈振动和腐蚀性气体；
e：在有甲烷和煤尘爆炸危险的深矿井下,安装在新鲜风流中。安装在进风管道中， 与正压风筒配套使用，作压入式通风。

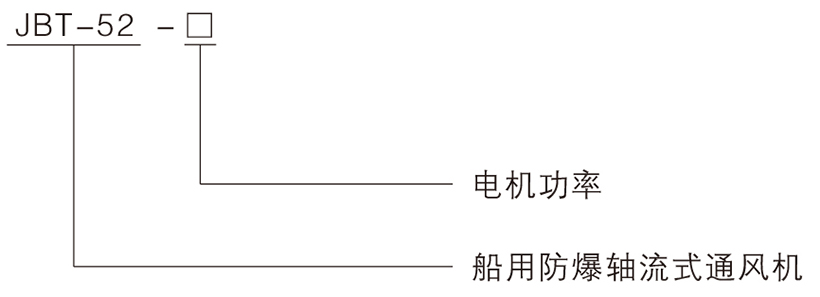

型号含义

结构特点

通风机防爆型式；隔爆型，防爆标志：ExdⅠ。
通风机由集流器，一级风机，二级风机，电动机，消声器等组成，机体及结构件 均采用钢板焊接而成，采用电动机与叶轮直联方式，传动可靠，整体结构简单紧凑、 坚固耐用、使用安全、维修方便。电动机为YBF2系列风机用隔爆型三相异步电动，电 动机防爆型式为：隔爆型，防爆标志为:ExdⅠ。
通风机主要特点如下：
⑴采用三元流气动理论，弯掠组合正交型叶片及机翼型等诸多高新技术设计研制。 ⑵采用对旋直联传动，与旧风机相比减少了导叶装置，全压效率高，高效率使用 范围宽，具有理想的节能效果。
⑶风压较平缓，喘振现象较微小，在风压高、小流量区域同样运行稳定，在井下 送风距离远，对复杂巷道适应性强
⑷采用外包复式消声装置，具有超低噪声特性，对改变井下约束空间的噪声环境 效果显著。

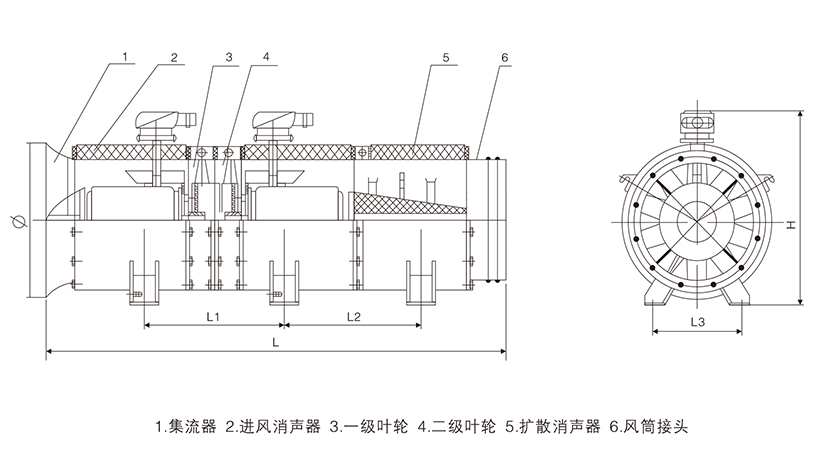

外形尺寸图
